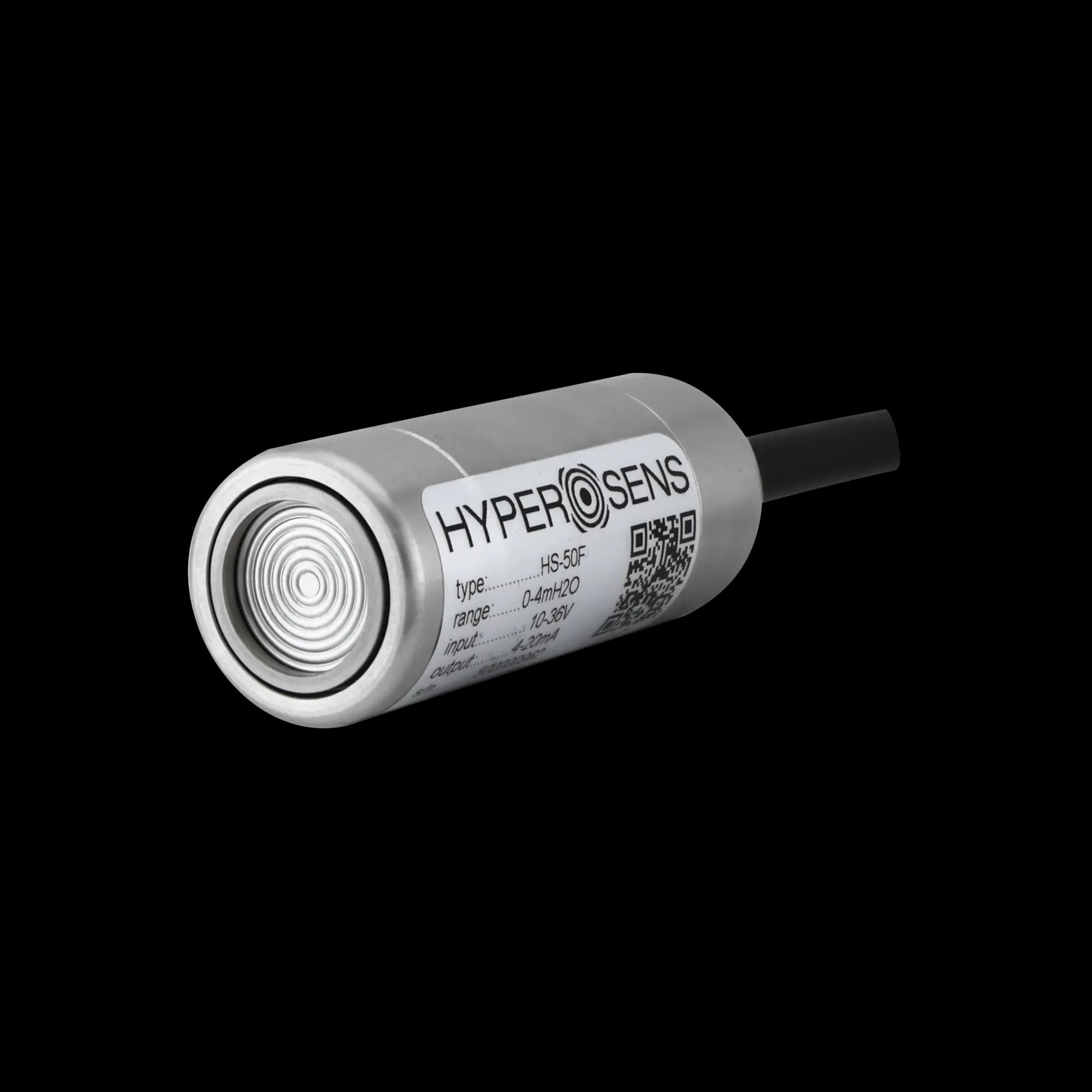

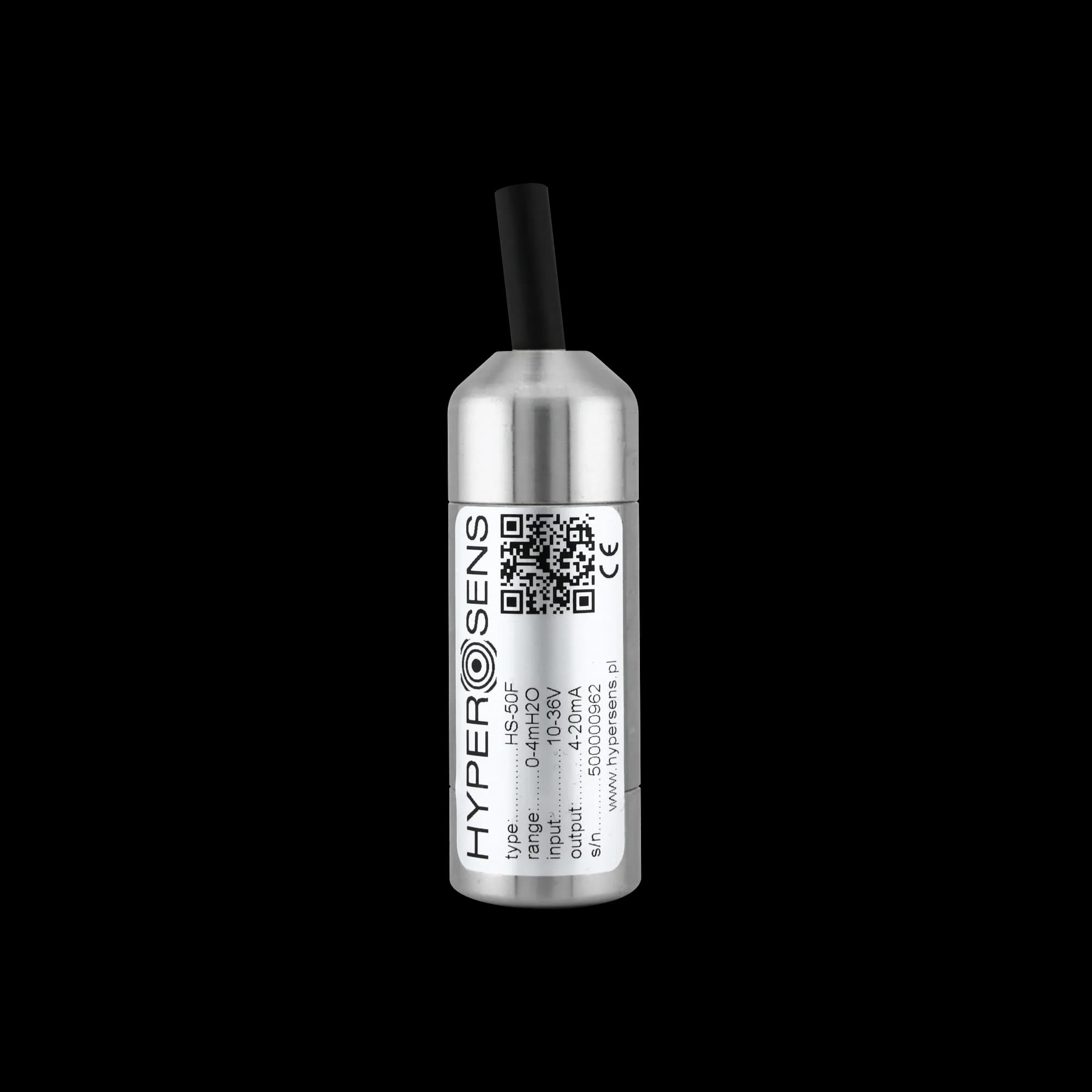

Sonda hydrostatyczna HS-50F
Sonda hydrostatyczna HS-50F to wersja serii HS-50 z kompaktowym czujnikiem o średnicy ø15 mm, wyposażonym w membranę separacyjną ze stali nierdzewnej 316L. Przeznaczona do pomiaru poziomu mediów gęstych i ścieków. Mniejsza średnica czujnika ułatwia montaż tam, gdzie korpus ø50 mm się nie mieści. Zakres pomiarowy do 20 mH₂O, błąd podstawowy 0,5%, stopień ochrony IP68.
Kiedy potrzebujesz HS-50F zamiast HS-50
- Media gęste i półpłynne
- Ścieki o dużej zawartości zawiesin
- Osady denne i szlamy
- Montaż w miejscach o ograniczonej średnicy
- Aplikacje wymagające membrany separacyjnej
Zastosowania
- Oczyszczalnie ścieków — komory i osadniki
- Przepompownie ścieków
- Zbiorniki z mediami gęstymi i szlamowymi
- Przemysł spożywczy — media lepkie
- Przemysł chemiczny — ciecze gęstniejące
- Zbiorniki o dużej zawartości cząstek stałych
| Typ | Sonda do mediów gęstych i ścieków — czujnik ø15 mm |
| Zakres pomiarowy | 0–20 mH₂O |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | ≤ 0,5% zakresu |
| Histereza i powtarzalność | ≤ 0,2% zakresu (zakresy do 2 mH₂O), ≤ 0,5% zakresu (powyżej 2 mH₂O) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Stal nierdzewna 316L, ø15 mm (separacyjna) |
| Materiał obudowy | Stal nierdzewna 316L |
| Osłona kabla | Polietylen (PE) / Poliuretan (PU) |
| Stopień ochrony | IP68 |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC (wyjście analogowe) / 24 V DC (RS485) |
| Podłączenie — sygnał prądowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Żółty: ekran (PE) |
| Podłączenie — sygnał napięciowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Zielony/Czarny: wyjście (OUT) · Żółty: ekran (PE) |
| Atesty | PZH · CE · IP68 |
Karta katalogowa
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Deklaracja zgodności CE
Obejmuje wszystkie warianty sond hydrostatycznych serii HS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-HSX-V4, 01.01.2026).
Atest PZH
Bezpieczeństwo i informacje o producencie
- Producent
- Hypersens Sp. z o.o., ul. Warszawska 83, 87-123 Głogowo · biuro@hypersens.pl · +48 535 034 331
- Identyfikator produktu
- Sonda hydrostatyczna HS-50F (HS-50F)
- Ostrzeżenia
- Urządzenie przeznaczone do zastosowań przemysłowych/technicznych. Montaż, uruchomienie i obsługa wyłącznie przez osoby przeszkolone, zgodnie z instrukcją i dokumentacją techniczną. Przed montażem sprawdzić zgodność zakresu pomiarowego, ciśnienia i temperatury pracy z warunkami aplikacji. Zapewnić prawidłową polaryzację zasilania oraz zabezpieczenie elektryczne. Przekroczenie parametrów znamionowych (ciśnienie, temperatura, napięcie zasilania) grozi trwałym uszkodzeniem urządzenia i instalacji. Wykonanie standardowe nie jest wersją Ex — nie stosować w strefach zagrożonych wybuchem. Sonda hydrostatyczna z kompaktowym czujnikiem ø15 mm i membraną separacyjną ze stali 316L — do mediów gęstych i ścieków. Przed zastosowaniem sprawdzić kompatybilność materiałów z medium; do mediów chemicznie agresywnych stosować wykonanie HS-25 H (membrana Hastelloy C-276). Nie stosować dla mediów krystalizujących lub zestalających się. Nie przekraczać deklarowanej maksymalnej głębokości zanurzenia; nie podnosić sondy za kabel.
Konfigurator produktu
Zakres 0–20 mH2O.
Zakres 1–500 mb.
Kod produktu
HS/50F/S/0-4/mH2O/4-20mA/10/PE
