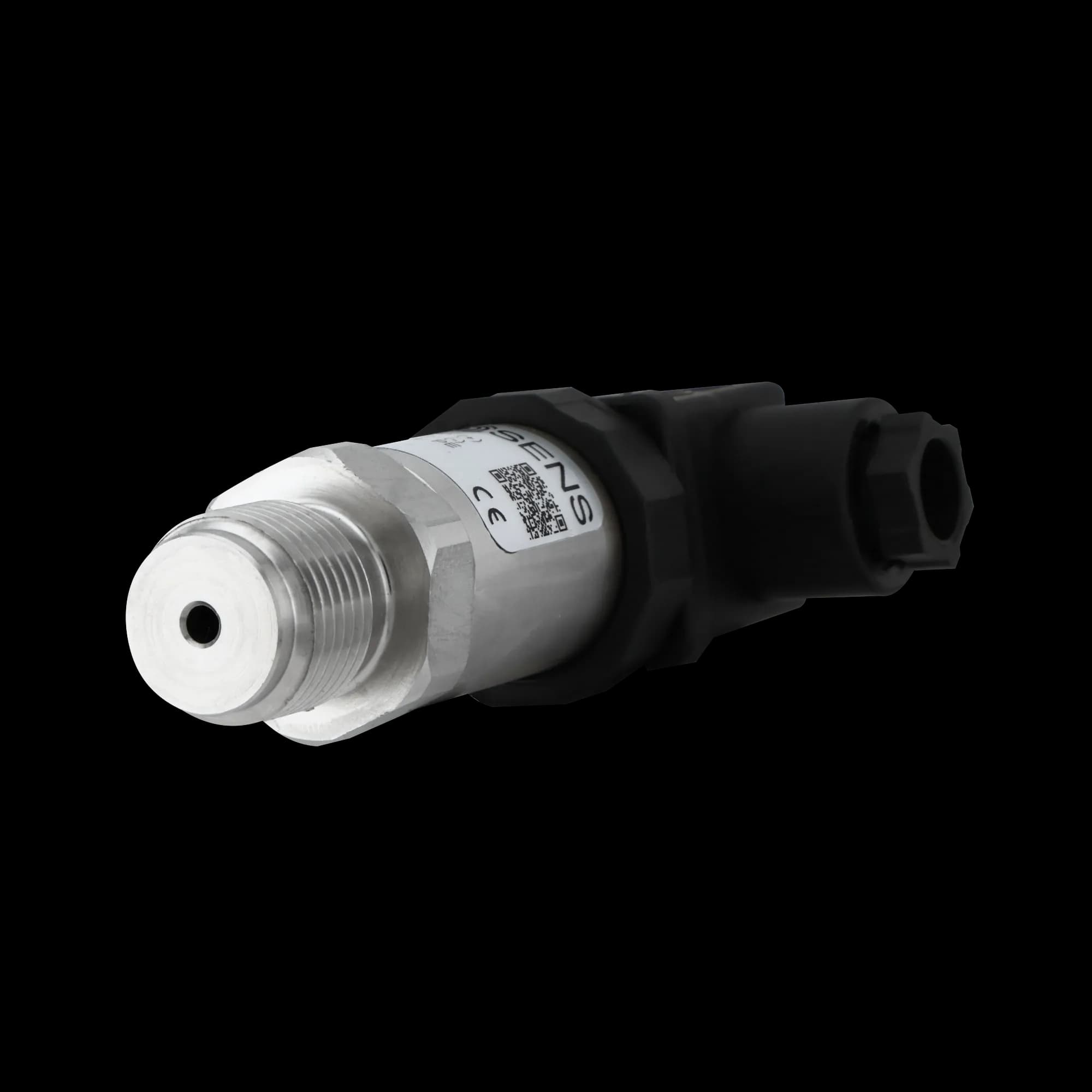

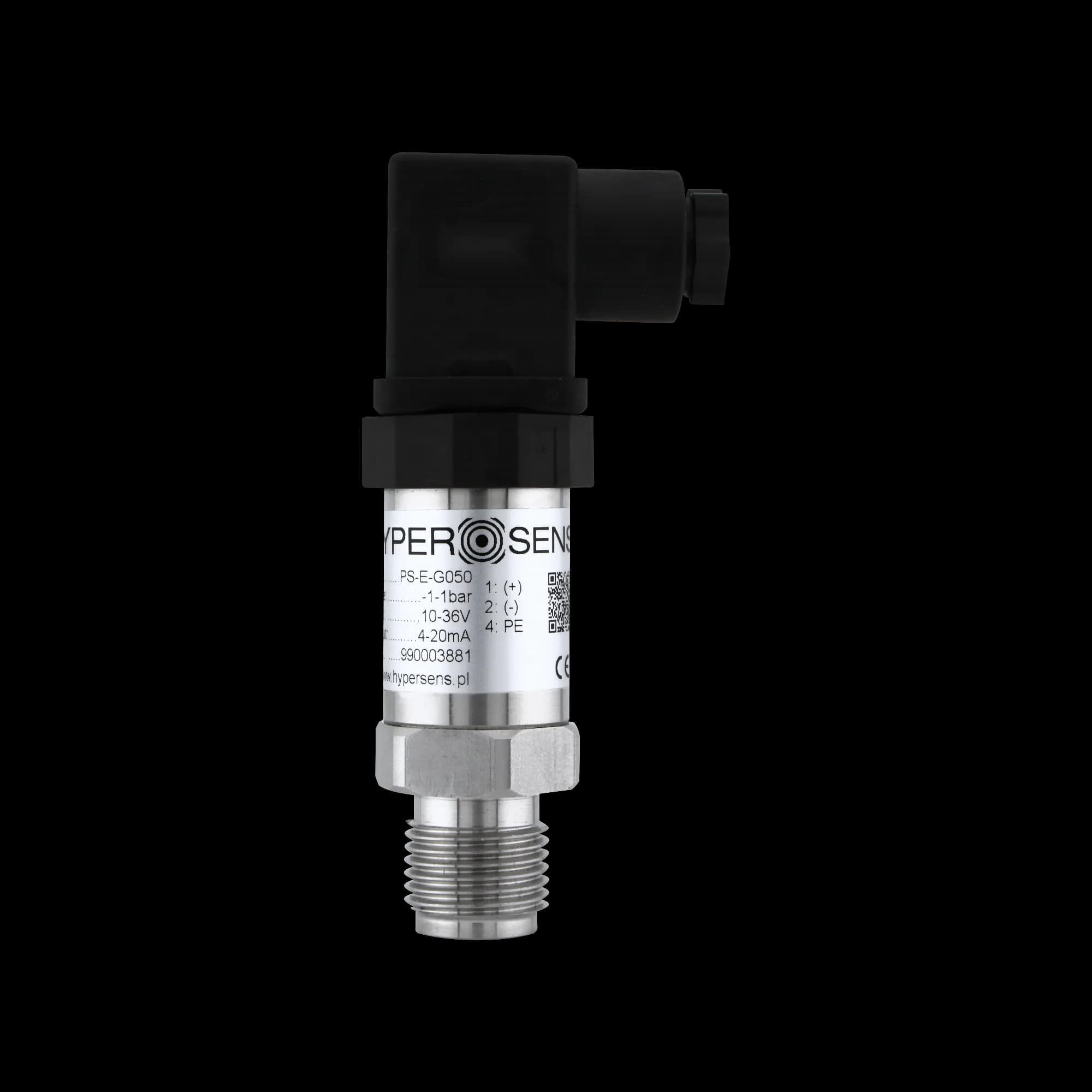

Przetwornik ciśnienia PS-E G050 DIN43650B
Przetwornik ciśnienia PS-E — seria ekonomiczna do pomiaru ciśnienia względnego, absolutnego i podciśnienia cieczy oraz gazów. Membrana separacyjna 316L ø15 mm, obudowa 316L/poliamid, atest PZH. Wersja z przyłączem G1/2” (G050) i złączem DIN 43650.
Zastosowania: hydraulika i pneumatyka przemysłowa, HVAC, stacje uzdatniania wody, monitoring sieci wodociągowych, sprężarki i instalacje pneumatyczne.
| Typ | Przetwornik ciśnienia — seria ekonomiczna (ciśnienie względne, absolutne, podciśnienie) |
| Zakres pomiarowy | −0,95…100 bar |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | ≤ 0,5% zakresu |
| Histereza i powtarzalność | ≤ 0,2% zakresu (zakresy do 0,2 bar), ≤ 0,5% zakresu (powyżej 0,2 bar) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Stal 316L, ø15 mm (Hastelloy C-276 — na zamówienie) |
| Materiał obudowy | Stal 316L / Poliamid (Duplex 1.4462 — na zamówienie) |
| Przyłącze elektryczne | Hirschmann DIN 43650B (duży) |
| Przyłącze technologiczne | G1/2” (G050) |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC (wyjście analogowe) / 24 V DC (RS485) |
| Podłączenie — sygnał prądowy (piny) | Pin 1: zasilanie (+) · Pin 2: masa (GND) · Pin 4: ekran (PE) |
| Podłączenie — sygnał napięciowy (piny) | Pin 1: zasilanie (+) · Pin 2: masa (GND) · Pin 3: wyjście (Out) · PE: ekran |
| Stopień ochrony | IP65 |
| Atesty | PZH · CE · IP65 |
Karta katalogowa
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Deklaracja zgodności CE
Obejmuje wszystkie warianty przetworników ciśnienia serii PS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-PSX-V4, 01.01.2026).
Atest PZH
Atest Państwowego Zakładu Higieny – dopuszczenie do kontaktu z wodą pitną (ważny do 2028).
Bezpieczeństwo i informacje o producencie
- Producent
- Hypersens Sp. z o.o., ul. Warszawska 83, 87-123 Głogowo · biuro@hypersens.pl · +48 535 034 331
- Identyfikator produktu
- Przetwornik ciśnienia PS-E G050 DIN43650B (PS-E-G050-DIN43650B)
- Ostrzeżenia
- Urządzenie przeznaczone do zastosowań przemysłowych/technicznych. Montaż, uruchomienie i obsługa wyłącznie przez osoby przeszkolone, zgodnie z instrukcją i dokumentacją techniczną. Przed montażem sprawdzić zgodność zakresu pomiarowego, ciśnienia i temperatury pracy z warunkami aplikacji. Zapewnić prawidłową polaryzację zasilania oraz zabezpieczenie elektryczne. Przekroczenie parametrów znamionowych (ciśnienie, temperatura, napięcie zasilania) grozi trwałym uszkodzeniem urządzenia i instalacji. Wykonanie standardowe nie jest wersją Ex — nie stosować w strefach zagrożonych wybuchem. Przetwornik ciśnienia do mediów standardowych (nieagresywnych). Nie przekraczać ciśnienia roboczego ani przeciążeniowego dla danego zakresu. Przyłącze elektryczne w standardzie DIN 43650 — nie zanurzać; chronić wtyk przed wilgocią i stosować dławik o właściwym stopniu ochrony IP.
Zakres 0–100 bar.
