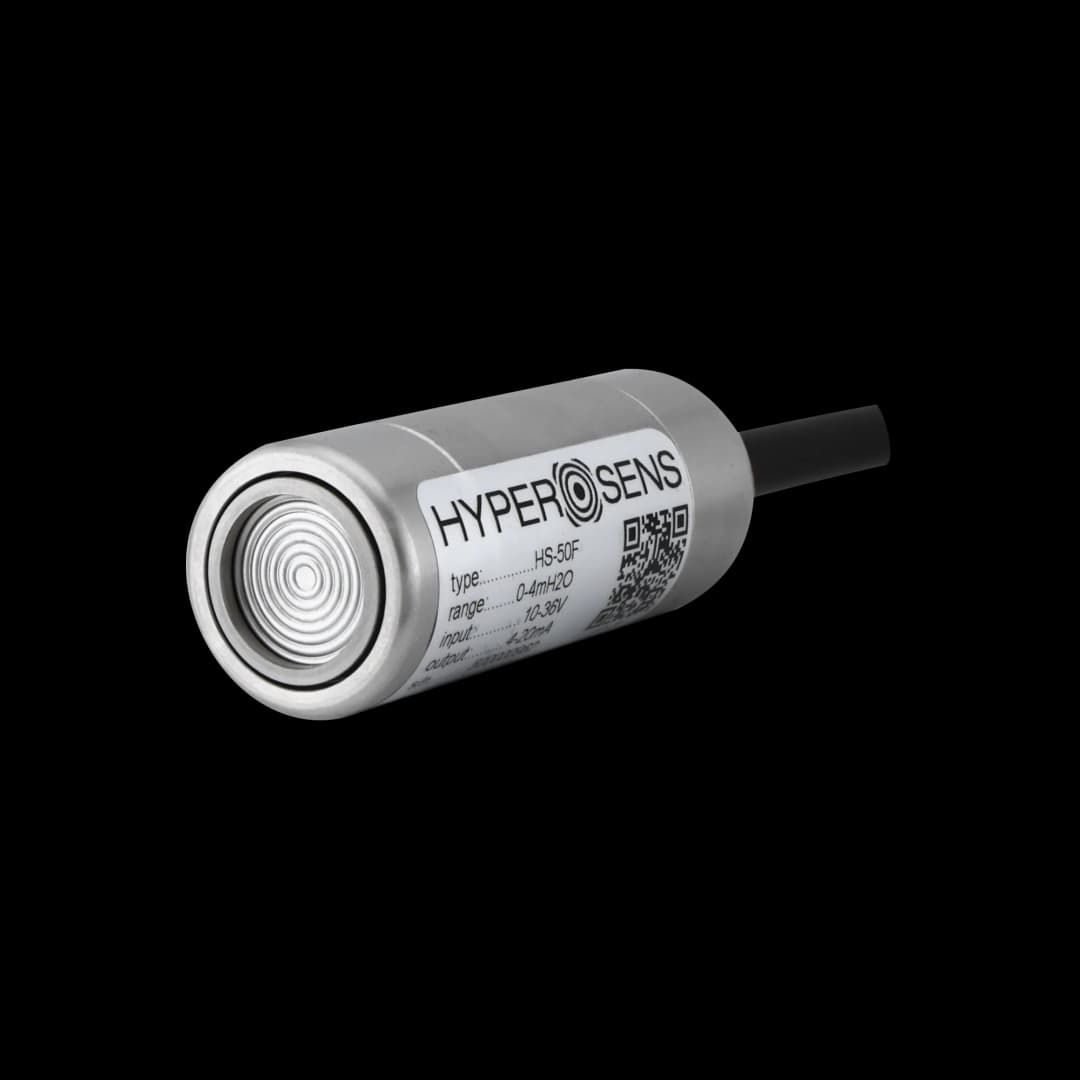

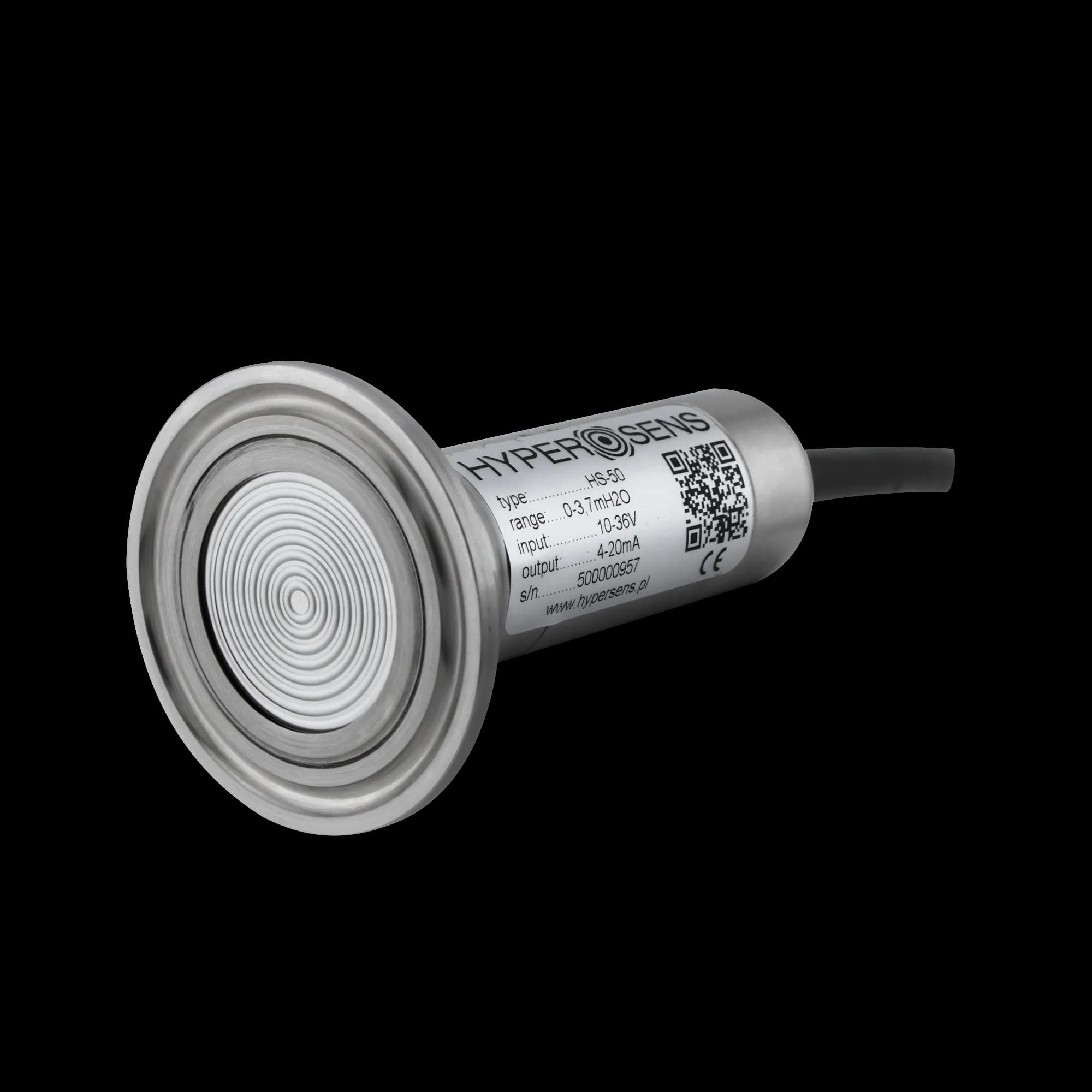

Sonda hydrostatyczna HS-50
Sonda hydrostatyczna HS-50 to przemysłowy czujnik zanurzeniowy do pomiaru poziomu cieczy w zakresie do 20 mH₂O. Duża membrana czołowa odporna na zaklejanie, średnica zewnętrzna sondy ø50 mm — przeznaczona do ścieków zawierających nieczystości stałe. Wykonana w stali nierdzewnej 316L, klasa dokładności 0,5%, sygnał wyjściowy 4-20 mA lub 0-10 V.
Zastosowania
- Przepompownie ścieków komunalnych
- Zbiorniki i komory zbiorcze
- Oczyszczalnie ścieków — komory i osadniki
- Zbiorniki z mediami zawierającymi nieczystości stałe
- Osadniki i zbiorniki retencyjne
- Zbiorniki przemysłowe i osadniki
- Zbiorniki pożarowe (PPOŻ)
Konfiguracja
- Rodzaj membrany: Stal 316L (standard)
- Sygnał wyjściowy: 4-20 mA, 20-4 mA, 0-5 V, 5-0 V, 0-10 V lub 10-0 V
- Jednostka: mH2O / bar / mbar / kPa
- Zakres pomiarowy: do 20 mH₂O
- Materiał izolacji: PE / PU
- Długość przewodu: konfigurowana w kreatorze
Przykład kodu: HS/50/S/0-20/mH2O/4-20mA/10/PE
| Typ | Sonda do ścieków — duża membrana ø50 mm |
| Zakres pomiarowy | 0–20 mH₂O |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | ≤ 0,5% zakresu |
| Histereza i powtarzalność | ≤ 0,2% zakresu (zakresy do 2 mH₂O), ≤ 0,5% zakresu (powyżej 2 mH₂O) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Stal nierdzewna 316L (duża membrana) |
| Materiał obudowy | Stal nierdzewna 316L, ø50 mm |
| Osłona kabla | Polietylen (PE) / Poliuretan (PU) |
| Stopień ochrony | IP68 |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC (wyjście analogowe) / 24 V DC (RS485) |
| Podłączenie — sygnał prądowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Żółty: ekran (PE) |
| Podłączenie — sygnał napięciowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Zielony/Czarny: wyjście (OUT) · Żółty: ekran (PE) |
| Atesty | CE · IP68 |
Karta katalogowa
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Deklaracja zgodności CE
Obejmuje wszystkie warianty sond hydrostatycznych serii HS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-HSX-V4, 01.01.2026).
Bezpieczeństwo i informacje o producencie
- Producent
- Hypersens Sp. z o.o., ul. Warszawska 83, 87-123 Głogowo · biuro@hypersens.pl · +48 535 034 331
- Identyfikator produktu
- Sonda hydrostatyczna HS-50 (HS-50)
- Ostrzeżenia
- Urządzenie przeznaczone do zastosowań przemysłowych/technicznych. Montaż, uruchomienie i obsługa wyłącznie przez osoby przeszkolone, zgodnie z instrukcją i dokumentacją techniczną. Przed montażem sprawdzić zgodność zakresu pomiarowego, ciśnienia i temperatury pracy z warunkami aplikacji. Zapewnić prawidłową polaryzację zasilania oraz zabezpieczenie elektryczne. Przekroczenie parametrów znamionowych (ciśnienie, temperatura, napięcie zasilania) grozi trwałym uszkodzeniem urządzenia i instalacji. Wykonanie standardowe nie jest wersją Ex — nie stosować w strefach zagrożonych wybuchem. Sonda hydrostatyczna: nie przekraczać deklarowanej maksymalnej głębokości zanurzenia. Chronić membranę i kabel przed uszkodzeniem mechanicznym; nie podnosić sondy za kabel.
Konfigurator produktu
Zakres 0–20 mH2O.
Zakres 1–500 mb.
Kod produktu
HS/50/S/0-4/mH2O/4-20mA/10/PE
