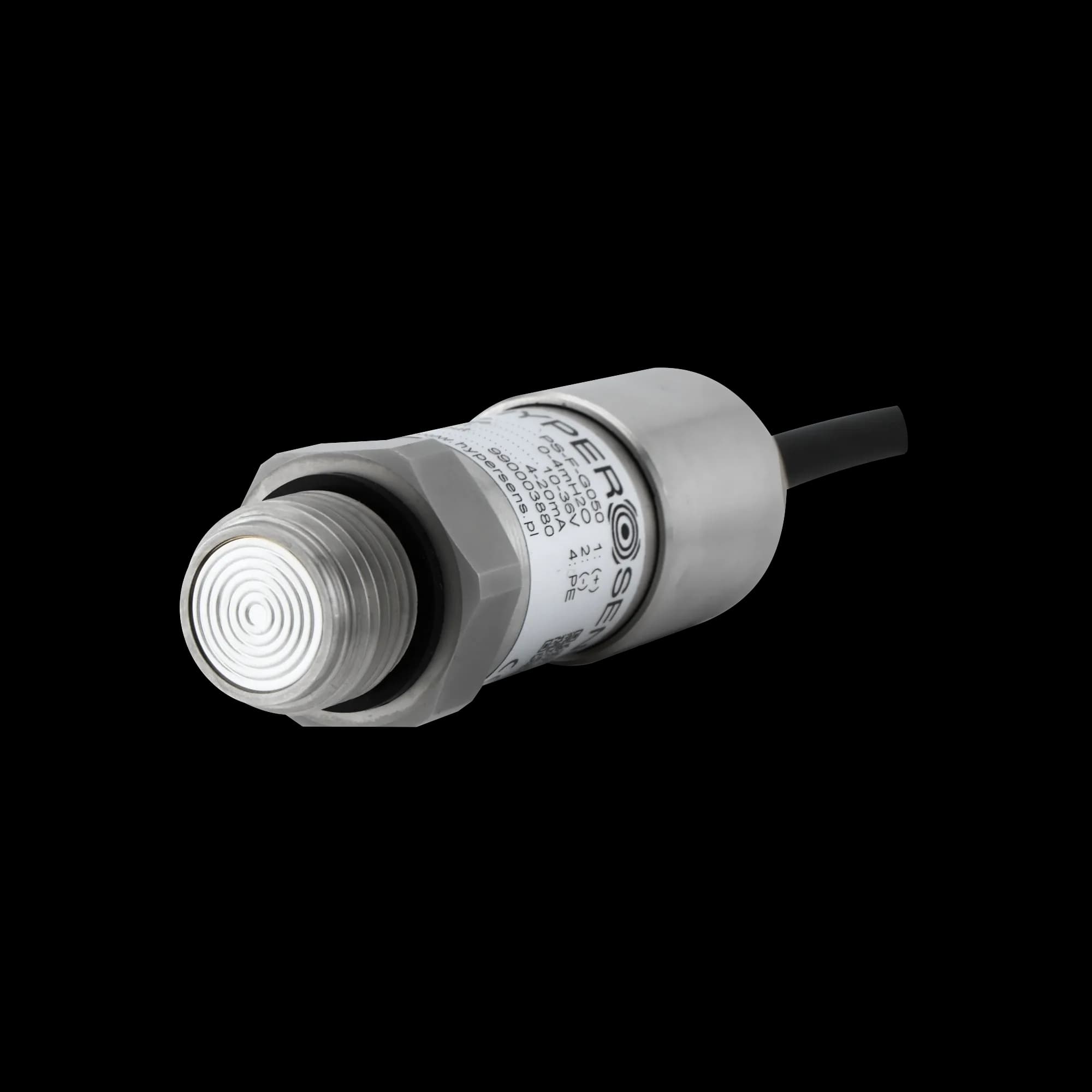

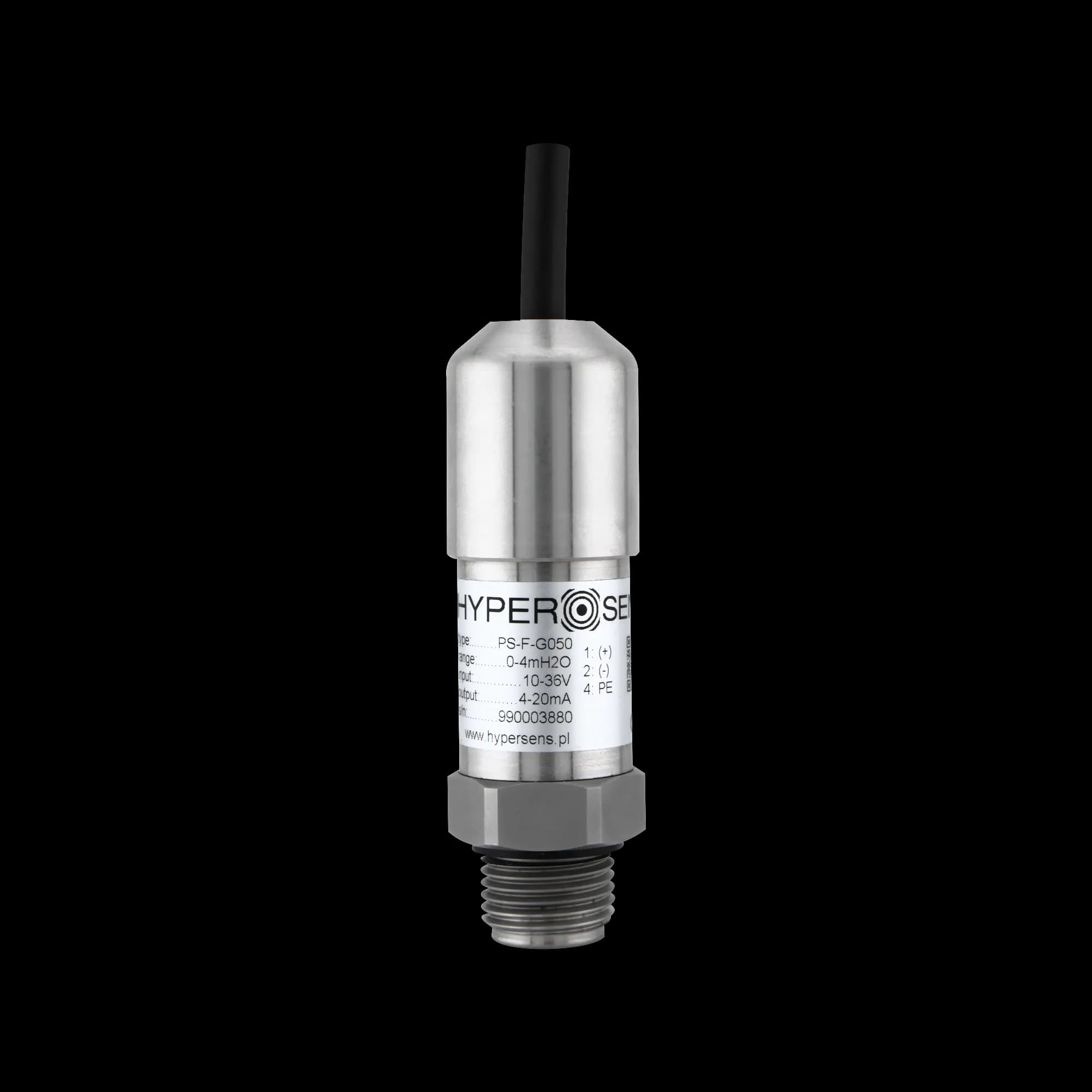

Przetwornik ciśnienia PS-F G050 IP68
Przetwornik ciśnienia PS-F z całkowicie odsłoniętą membraną czołową w wykonaniu hermetycznym IP68 — kabel wyjściowy zainstalowany w dławiku. Do mediów gęstych, zanieczyszczonych i półpłynnych. Membrana 316L ø15 mm, obudowa 316L. Przyłącze G1/2” (G050).
Zastosowania: ścieki komunalne i przemysłowe, szlamy i osady denne, przemysł spożywczy (media lepkie), oczyszczalnie — komory fermentacyjne, zbiorniki z mediami o dużej zawartości cząstek stałych.
| Typ | Przetwornik z membraną czołową, wykonanie hermetyczne z kablem |
| Zakres pomiarowy | 0…160 mH₂O / 0…16 bar |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | ≤ 0,5% zakresu |
| Histereza i powtarzalność | ≤ 0,2% zakresu (zakresy do 0,2 bar), ≤ 0,5% zakresu (powyżej 0,2 bar) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Membrana czołowa 316L, ø15 mm (Hastelloy C-276 — na zamówienie) |
| Materiał obudowy | Stal 316L (Duplex 1.4462 — na zamówienie) |
| Osłona kabla | Polietylen (PE) / Poliuretan (PU) |
| Przyłącze elektryczne | Wyjście kablowe w dławiku (PE/PUR) |
| Przyłącze technologiczne | G1/2” (G050) |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC (wyjście analogowe) / 24 V DC (RS485) |
| Podłączenie — sygnał prądowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Żółty: ekran (PE) |
| Podłączenie — sygnał napięciowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Zielony/Czarny: wyjście (OUT) · Żółty: ekran (PE) |
| Stopień ochrony | IP68 — kabel w dławiku |
| Atesty | CE · IP68 |
Karta katalogowa
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Deklaracja zgodności CE
Obejmuje wszystkie warianty przetworników ciśnienia serii PS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-PSX-V4, 01.01.2026).
Bezpieczeństwo i informacje o producencie
- Producent
- Hypersens Sp. z o.o., ul. Warszawska 83, 87-123 Głogowo · biuro@hypersens.pl · +48 535 034 331
- Identyfikator produktu
- Przetwornik ciśnienia PS-F G050 IP68 (PS-F-G050-IP68)
- Ostrzeżenia
- Urządzenie przeznaczone do zastosowań przemysłowych/technicznych. Montaż, uruchomienie i obsługa wyłącznie przez osoby przeszkolone, zgodnie z instrukcją i dokumentacją techniczną. Przed montażem sprawdzić zgodność zakresu pomiarowego, ciśnienia i temperatury pracy z warunkami aplikacji. Zapewnić prawidłową polaryzację zasilania oraz zabezpieczenie elektryczne. Przekroczenie parametrów znamionowych (ciśnienie, temperatura, napięcie zasilania) grozi trwałym uszkodzeniem urządzenia i instalacji. Wykonanie standardowe nie jest wersją Ex — nie stosować w strefach zagrożonych wybuchem. Przetwornik ciśnienia z całkowicie odsłoniętą membraną czołową — do mediów gęstych, zanieczyszczonych i półpłynnych. Sprawdzić kompatybilność materiałów z medium; do mediów chemicznie agresywnych stosować membranę Hastelloy C-276 (na zamówienie). Wykonanie IP68 (zanurzalne) — chronić kabel. Nie przekraczać ciśnienia roboczego ani przeciążeniowego.
Konfigurator produktu
Zakres 0–160 mH2O.
Zakres 1–500 mb.
Kod produktu
PS/F/S/0-10/mH2O/4-20mA/G050//10/mb/PU
