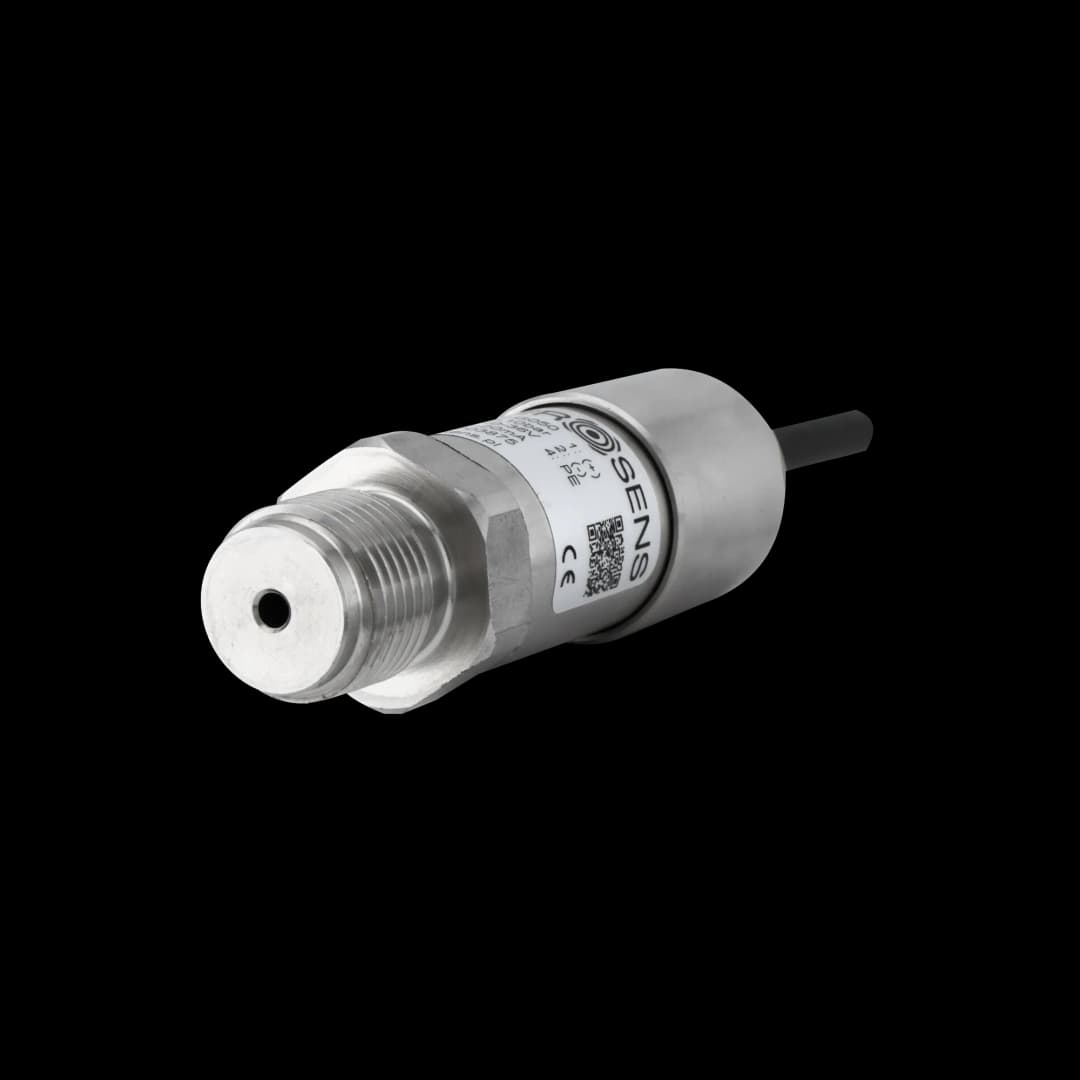

Przetwornik ciśnienia PS-E G050 IP68

Przetwornik ciśnienia PS-E — seria ekonomiczna do pomiaru ciśnienia względnego, absolutnego i podciśnienia cieczy oraz gazów. Membrana separacyjna 316L ø15 mm, obudowa 316L, atest PZH. Wersja hermetyczna IP68 — kabel wyjściowy zainstalowany w dławiku, przyłącze G1/2” (G050).

Zastosowania: hydraulika i pneumatyka przemysłowa, HVAC, stacje uzdatniania wody, monitoring sieci wodociągowych, sprężarki i instalacje pneumatyczne.

Typ	Przetwornik ciśnienia — seria ekonomiczna, wykonanie hermetyczne z kablem
Zakres pomiarowy	maks. −0,95…100 bar — w konfiguratorze wybierasz zakres 0–X, gdzie X ≤ 100 bar
Dopuszczalne przeciążenie	3 × wybrany zakres
Błąd podstawowy	≤ 0,5% wybranego zakresu
Histereza i powtarzalność	≤ 0,2% wybranego zakresu (zakresy do 0,2 bar), ≤ 0,5% wybranego zakresu (powyżej 0,2 bar)
Zakres temp. kompensacji	0…50°C
Warunki pracy	-20…80°C (nie dopuścić do zamarznięcia medium)
Materiał membrany	Stal 316L, ø15 mm (Hastelloy C-276 — na zamówienie)
Materiał obudowy	Stal 316L (Duplex 1.4462 — na zamówienie)
Osłona kabla	Polietylen (PE) / Poliuretan (PU)
Przyłącze elektryczne	Wyjście kablowe w dławiku (PE/PUR)
Przyłącze technologiczne	G1/2” (G050)
Sygnał wyjściowy	4-20 mA 20-4 mA 0-5 V (na zamówienie) 5-0 V (na zamówienie) 0-10 V 10-0 V
Zasilanie	10–36 V DC
Stopień ochrony	IP68 — kabel w dławiku
Atesty	PZH · CE

Karta katalogowa

Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).

Otwórz plik PDF

Deklaracja zgodności CE

Deklaracja zgodności CE dla serii PS.

Otwórz plik PDF

Atest PZH

Atest Państwowego Zakładu Higieny – dopuszczenie do kontaktu z wodą pitną (ważny do 2028).

Otwórz plik PDF

Bezpieczeństwo i informacje o producencie

Producent: Hypersens Sp. z o.o., ul. Warszawska 83, 87-123 Głogowo · biuro@hypersens.pl · +48 535 034 331
Identyfikator produktu: Przetwornik ciśnienia PS-E G050 IP68 (PS-E-G050-IP68)
Ostrzeżenia: Urządzenie przeznaczone do zastosowań przemysłowych/technicznych. Montaż, uruchomienie i obsługa wyłącznie przez osoby przeszkolone, zgodnie z instrukcją i dokumentacją techniczną. Przed montażem sprawdzić zgodność zakresu pomiarowego, ciśnienia i temperatury pracy z warunkami aplikacji. Zapewnić prawidłową polaryzację zasilania oraz zabezpieczenie elektryczne. Przekroczenie parametrów znamionowych (ciśnienie, temperatura, napięcie zasilania) grozi trwałym uszkodzeniem urządzenia i instalacji. Wykonanie standardowe nie jest wersją Ex — nie stosować w strefach zagrożonych wybuchem. Przetwornik ciśnienia do mediów standardowych, wykonanie IP68 (hermetyczne, zanurzalne) — chronić kabel przed uszkodzeniem mechanicznym. Nie przekraczać ciśnienia roboczego ani przeciążeniowego dla danego zakresu.
