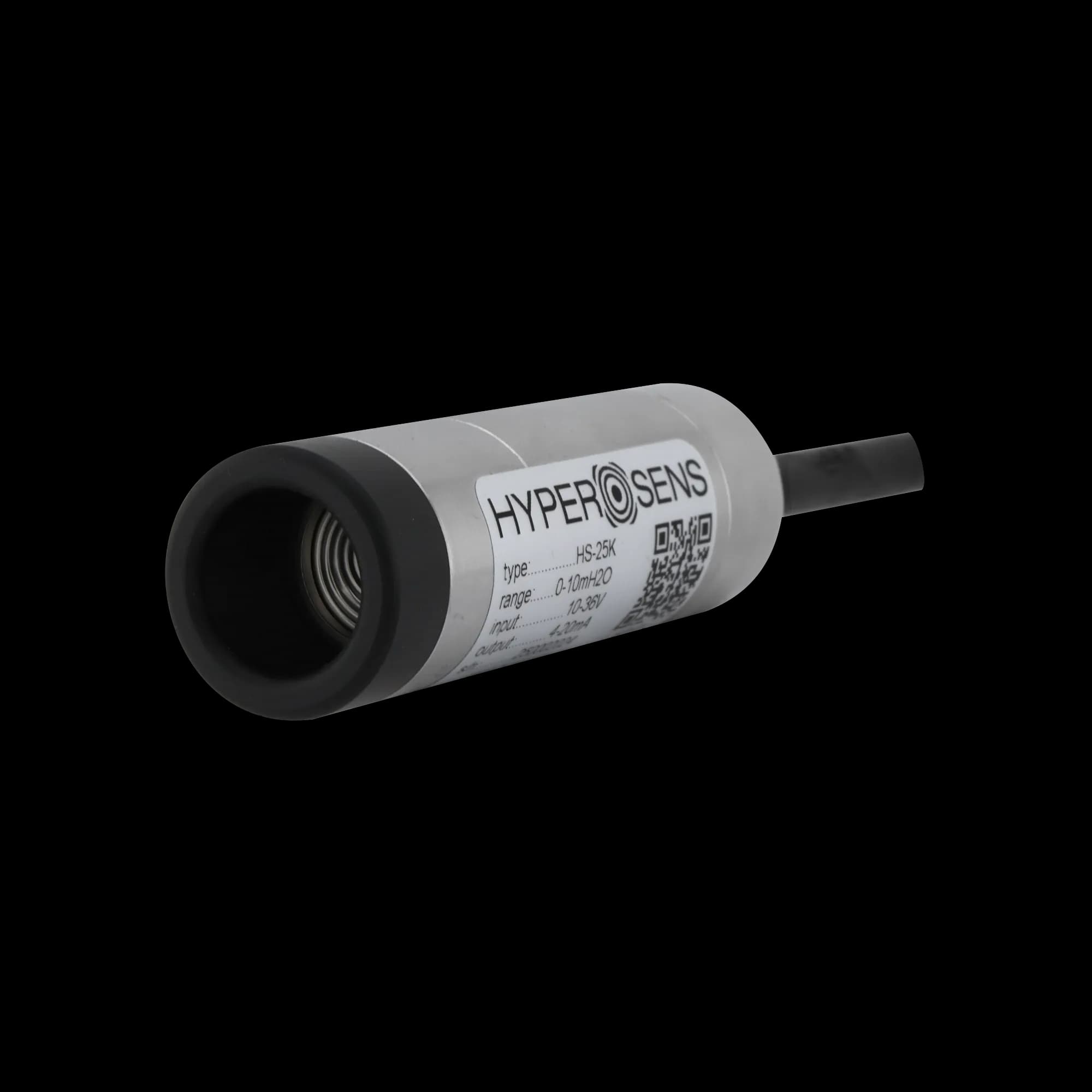

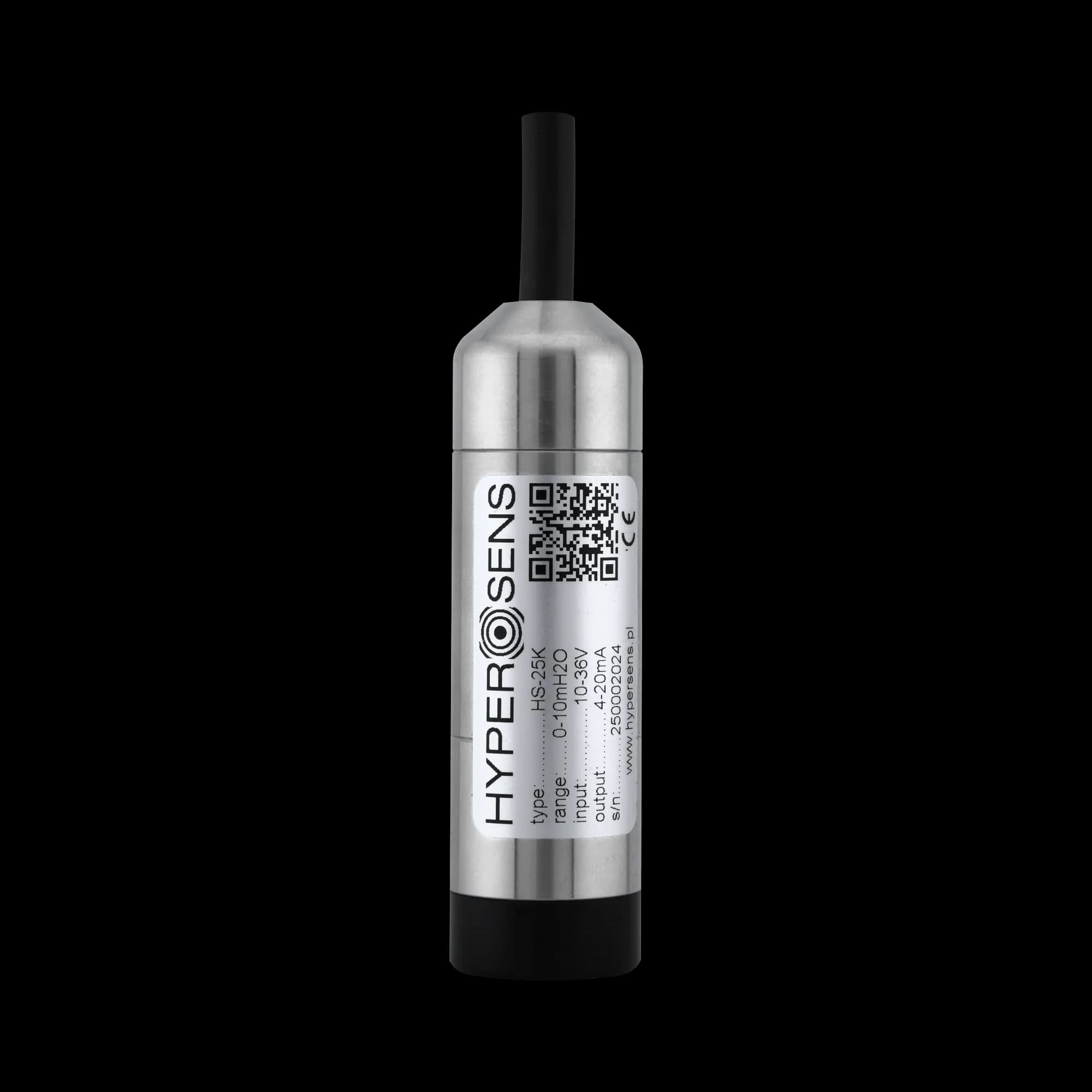

Sonda hydrostatyczna HS-25K
Sonda hydrostatyczna HS-25K to wersja sondy HS-25 przeznaczona do pomiaru poziomu cieczy zanieczyszczonych, zawierających nieczystości stałe. Wyposażona w membranę separacyjną ze stali nierdzewnej 316L o średnicy ø15 mm; obudowa czujnika wykonana z czarnego POM. Pozostałe parametry jak HS-25: zakres do 350 mH₂O, błąd podstawowy 0,5%, stal nierdzewna 316L, IP68.
Kiedy potrzebujesz HS-25K zamiast HS-25
- Ciecze zanieczyszczone — zawierające nieczystości stałe
- Ścieki komunalne i przemysłowe
- Przepompownie i studzienki zbiorcze
- Zbiorniki z osadami i zawiesinami
- Media, w których standardowa membrana może ulegać zaklejaniu
Specyfikacja
- Zakres pomiarowy: do 350 mH₂O
- Błąd podstawowy: ≤ 0,5% zakresu
- Membrana: stal nierdzewna 316L, ø15 mm (separacyjna)
- Sygnał wyjściowy: 4-20 mA, 20-4 mA, 0-5 V, 5-0 V, 0-10 V lub 10-0 V
- Obudowa: stal nierdzewna 316L + POM
- Stopień ochrony: IP68
| Typ | Sonda do cieczy zanieczyszczonych |
| Zakres pomiarowy | 0–350 mH₂O |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | ≤ 0,5% zakresu |
| Histereza i powtarzalność | ≤ 0,2% zakresu (zakresy do 2 mH₂O), ≤ 0,5% zakresu (powyżej 2 mH₂O) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Stal nierdzewna 316L, ø15 mm (separacyjna) |
| Materiał obudowy | Stal 316L / POM |
| Osłona kabla | Polietylen (PE) / Poliuretan (PU) |
| Stopień ochrony | IP68 |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC (wyjście analogowe) / 24 V DC (RS485) |
| Podłączenie — sygnał prądowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Żółty: ekran (PE) |
| Podłączenie — sygnał napięciowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Zielony/Czarny: wyjście (OUT) · Żółty: ekran (PE) |
| Atesty | CE · IP68 |
Karta katalogowa
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Deklaracja zgodności CE
Obejmuje wszystkie warianty sond hydrostatycznych serii HS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-HSX-V4, 01.01.2026).
Bezpieczeństwo i informacje o producencie
- Producent
- Hypersens Sp. z o.o., ul. Warszawska 83, 87-123 Głogowo · biuro@hypersens.pl · +48 535 034 331
- Identyfikator produktu
- Sonda hydrostatyczna HS-25K (HS-25K)
- Ostrzeżenia
- Urządzenie przeznaczone do zastosowań przemysłowych/technicznych. Montaż, uruchomienie i obsługa wyłącznie przez osoby przeszkolone, zgodnie z instrukcją i dokumentacją techniczną. Przed montażem sprawdzić zgodność zakresu pomiarowego, ciśnienia i temperatury pracy z warunkami aplikacji. Zapewnić prawidłową polaryzację zasilania oraz zabezpieczenie elektryczne. Przekroczenie parametrów znamionowych (ciśnienie, temperatura, napięcie zasilania) grozi trwałym uszkodzeniem urządzenia i instalacji. Wykonanie standardowe nie jest wersją Ex — nie stosować w strefach zagrożonych wybuchem. Sonda hydrostatyczna do cieczy zanieczyszczonych, zawierających nieczystości stałe — membrana separacyjna ze stali 316L, obudowa czujnika z POM. Sprawdzić kompatybilność materiałów z medium. Ochronę przepięciową instalacji zapewnić zgodnie z projektem. Nie przekraczać deklarowanej maksymalnej głębokości zanurzenia; chronić membranę i kabel, nie podnosić sondy za kabel.
Konfigurator produktu
Zakres 0–350 mH2O.
Zakres 1–500 mb.
Kod produktu
HS/25K/S/0-10/mH2O/4-20mA/10/PE
